BTDR® 3 DÉCO, une gamme de désenfumage discrète
Une gamme de volets de désenfumage décorative qui se fond dans votre architecture, avec ou sans motorisation
Ces volets sont destinés au désenfumage des Établissement Recevant du Public (ERP), Immeubles de Grande Hauteur (IGH), Immeuble de Très Grande Hauteur (ITGH) et bâtiments d’habitation. Ils s’ouvrent localement pour évacuer les fumées en cas d’incendie où maintiennent le degré coupe-feu en position d’attente (fermée).

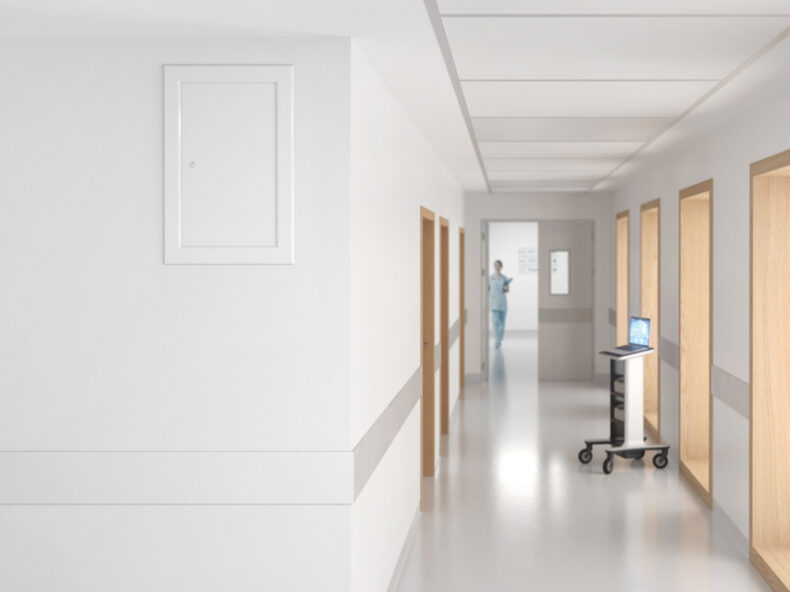

Découvrez ces volets de désenfumage sans grille conçus pour s’intégrer harmonieusement dans les couloirs et halls intérieurs, offrant sécurité, praticité et discrétion.
Avec son design contemporain, ces volets sont disponibles en finition laquée blanche ou en aluminium, et peuvent être personnalisés selon vos préférences : ils peuvent être habillés, peints ou tapissés pour s’adapter à tous les décors.
Les volets BTDR 3 DÉCO à portillons réversibles sont adaptés à la fois pour la ventilation basse (VB) et la ventilation haute (VH). Ce qui leur permettent de répondre facilement aux besoins en matière de ventilation et d’évacuation des fumées.
Une version BTDR 3 DÉCO P pour un montage en plafond est également disponible.
La technologie brevetée des cadres de scellement améliore l’installation et la sécurité. En effet, le cadre ALPHA assure un ajustement optimal contre la paroi, tandis que le cadre ALPHA anti-chute garantit une protection contre les chutes pour les applications de ventilation basse (VB).
Les points forts du volet BTDR® 3 DÉCO
Secteur tertiaire
ERP, IGH, Habitations collectives
Intégration architecturale
Volet sans grille personnalisable
Solution optimisée
- Montage simplifié
- Sans perte de passage libre
- Très bonne étanchéité à l’air
- Pas de câble apparent
- Large gamme dimensionnelle
Gamme complète
- Volets portillons avec motorisation ou réarmement manuel,
- Modèle plafond (Rez-de-chaussée)
Tout connaître des BTDR® 3 DÉCO

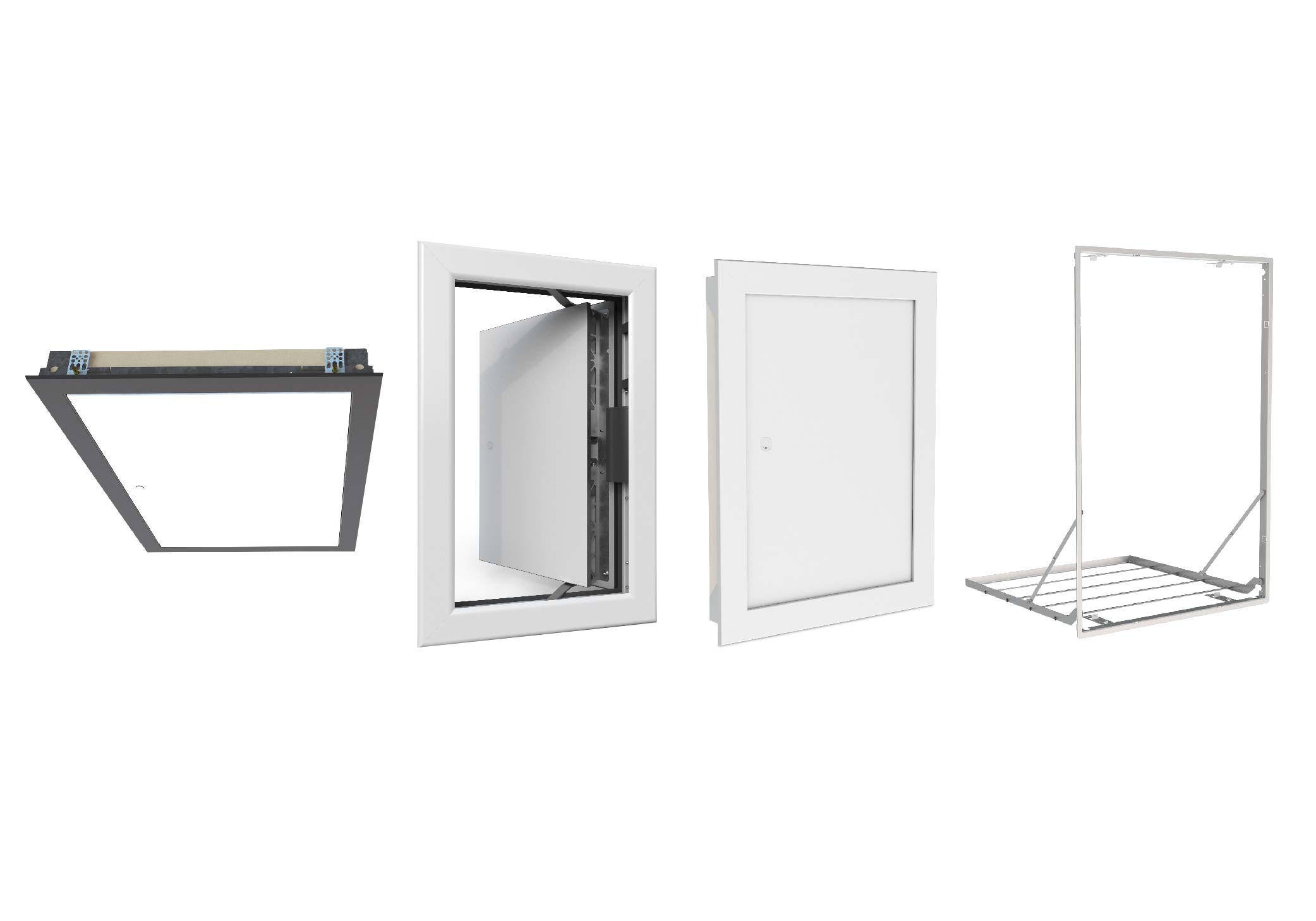

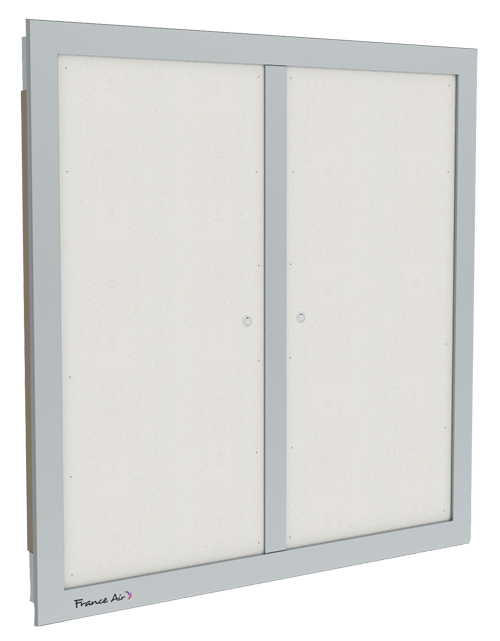

- BTDR® 3 DÉCO : volets sans grille, avec portillon réversible, personnalisable, 1 vantail/ 2 vantaux avec cadre à sceller où à visser en partie haute et en partie basse ( version avec cadre antichute pour la sécurité).
- BTDR® 3 DÉCO M : version BTDR DECO avec réarmement motorisé.
- BTDR® 3 DÉCO P : montage en plafond sur un conduit de désenfumage ou en pied de colonne.
Veuillez consulter l’offre complète pour le désenfumage mécanique : volets portillons avec ou sans grilles, volets tunnels, volets transferts, ventilation classée…
Les différentes finitions du volet BTDR® 3 DÉCO
BTDR® 3 DÉCO H – Standard habitation
- Cadre : aluminium anodisé
- Vantail : plaque de plâtre brute, à habiller ou peindre
BTDR® 3 DÉCO – Standard + primaire
- Cadre : avec apprêt (pour être peint avec la couleur souhaitée)
- Vantail : plaque de plâtre brute, à habiller ou peindre

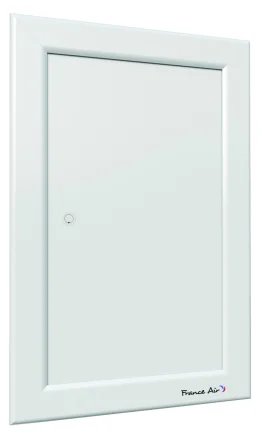

BTDR® 3 DÉCO M – Design RAL 9010
- Cadre : aluminium peint en blanc
- Vantail : plaque de plâtre habillé en usine d’une plaque métallique blanche

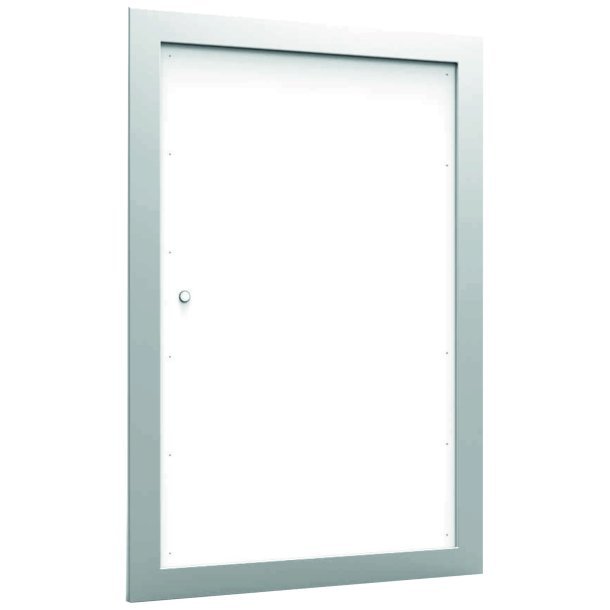

BTDR® 3 DÉCO H – Design Aluminium Anodisé
- Cadre : aluminium anodisé
- Vantail : plaque de plâtre habillé en usine d’une plaque en aluminium anodisé
Montage du cadre + volet BTDR® 3 DÉCO
Les cadres ALPHA bénéficient d’un brevet pour leur solution de plaquage, ils permettent une fixation perpendiculaire aux conduits, ce qui favorise la compression du volet vers le cadre. Un volet bien plaqué garantit une étanchéité et une esthétique optimales.
[Tuto] - Montage du cadre + volet BTDR® 3 DÉCO
Ouverture / fermeture du volet BTDR® 3 DECO
Le « ôte bouchon » fourni avec chaque volet permet d’introduire la clé de réarmement pour conserver une esthétique parfaite du volet fermé. Il est important de manipuler les volets uniquement avec cette clé et de s’assurer qu’elle soit transmise à l’exploitant. Si nécessaire, les bouchons et les clés peuvent être commandés séparément.
[Tuto] - Ouverture / fermeture du volet BTDR® 3 DECO
FAQ
La BTDR® 3 DECO est une solution de désenfumage sans grille, conçue pour répondre aux exigences esthétiques des architectes d’intérieur. Contrairement aux volets de désenfumage traditionnels, souvent placés derrière une grille visible et encombrante, BTDR® 3 DECO peut être peint, tapissé ou complètement intégré à la décoration, le rendant ainsi invisible.
L’absence de grille permet de réduire les pertes de charge du volet d’évacuation des fumées. Cela rend possible la diminution de la taille du volet.
Il facilite l’installation et le retrait du volet tout au long de la vie du bâtiment.
Il contribue à l’étanchéité globale en assurant un alignement parfait et une surface plane.
Il s’adapte à tous les types de supports (conduit ou mur) grâce à ses quatre pattes brevetées pour une fixation solide.
Il peut être monté dans les deux sens.( haut / Bas)
Réservation au volet et facilite le placage du volet contre la paroi de décoration.
2 versions : une version de cadre à sceller ou visser en partie Haute cadre ALPHA et une version d’un cadre ALPHA avec grille antichute intégrée en partie basse.
Des tampons en mousse peuvent être installés sur la face intérieure du vantail pour prévenir tout contact avec la paroi du conduit lors de l’ouverture.
c’est pour introduire la clé de réarmement pour conserver une esthétique parfaite du volet fermé. Il est important de manipuler les volets uniquement avec cette clé et de s’assurer qu’elle soit transmise à l’exploitant. Si nécessaire, les bouchons et les clés peuvent être commandés séparément.
Le système anti-retour maintient la lame en position ouverte. Il est essentiel de rappeler que la position de sécurité d’un volet de désenfumage est ouverte. Pour refermer le volet, n’oubliez pas de déverrouiller le système manuellement.
Logiciel AIRGISMOKE bientôt disponible
Dès le mois d’avril 2025, découvrez le nouveau logiciel de sélection Airgismoke®
Gain de Temps de Conception -Ajustements Personnalisés – Rapport technique détaillé
AIRGISMOKE est un logiciel clé en main conçu spécifiquement pour les projets de désenfumage dans les établissements recevant du public (ERP). Il propose une interface conviviale et intuitive, accessible via les identifiants Espace Pro de la société France Air.
Ce logiciel est conforme à l’Instruction Technique n° 246(1), qui régit le désenfumage dans les établissements recevant du public (ERP). AIRGISMOKE traite des solutions applicables aux circulations horizontales encloisonnées, garantissant ainsi la sécurité des usagers tout en respectant les normes réglementaires en vigueur.
Mode de Sélection Rapide volets, ouvrants et ventilation classée
Élaboration d’Études de Désenfumage complète
