Clapets coupe-feu nouvelle génération CIRCÉ® 5 et REF 500® 5
Clapets coupe-feu CIRCE® 5 ET REF 500®5 : Flexibilité et adaptabilité pour tous vos chantiers !
Les clapets coupe-feu, qu’ils soient circulaires ou rectangulaires, encastrés ou en applique, sont équipés d’un unique mécanisme de commande, entièrement évolutif sur toute la gamme !
Application :
- Bâtiments Tertiaires (Écoles, bureaux, hôtels, centres commerciaux, hôpitaux, cliniques, EHPAD ….).
- Immeubles d’habitation collective, IGH (Immeuble de grande hauteur).
Un clapet coupe-feu (Dispositif Actionné de Sécurité) contribue au compartimentage d’une zone d’un bâtiment ou d’un établissement, par un changement d’état. Ce mécanisme d’obturation est installé à l’intérieur d’un conduit de ventilation.
Les clapets coupe-feu de dernière génération constituent une barrière essentielle contre la propagation des incendies dans les bâtiments modernes. Dotés d’une résistance au feu certifiée allant jusqu’à EI 120S et testés sous des pressions à 500 Pa, ils garantissent une sécurité optimale dans toutes les configurations.
Leur mécanisme de commande EVO 100% évolutif simplifie considérablement l’adaptation des équipements, permettant de passer d’un simple déclenchement par fusible thermique à 72°C à des options télécommandées ou motorisées selon les besoins spécifiques de chaque installation.
Performance : Faibles pertes de charge et niveau acoustique réduit grâce au mécanisme de transition situé hors flux d’air.
Cette gamme de clapets, disponible en versions circulaire et rectangulaire, s’adapte à tous types de parois (*) (murs béton, carreaux et plaques de plâtre, dalles) avec possibilité d’installation encastrée ou en applique, tant en position horizontale que verticale. Montage en batterie également possible.
Sa polyvalence s’accompagne d’options de réarmement manuel ou motorisé à distance (24V/48V DC ou 24V AC) pour une maintenance simplifiée.
(*) Se référer aux documents PV et aux rapports de classement.
Les points forts des clapets coupe-feu
Sécurité :
- Certifiés CE et NF,
- Classe d’étanchéité à l’air C,
- Bouton de test d’ouverture rapide des lames sans outil.
100% évolutif :
- Un mécanisme de commande EVO unique pour tous les clapets.
Adaptable
Possibilité d’équiper le clapet de kits additionnels même après installation.
Flexible
- Contacts FDCU et FDCB.
- Bobine électromagnétique bi-tension 24/48 Vdc à rupture ou émission.
- Moteur de réarmement bitension 24/48 Vdc ou 24 Vac.
Simplicité
- Accès direct à la documentation et PV feu via QR Code
- Boîtier de connexion rapide par clipsage sur mécanisme EVO

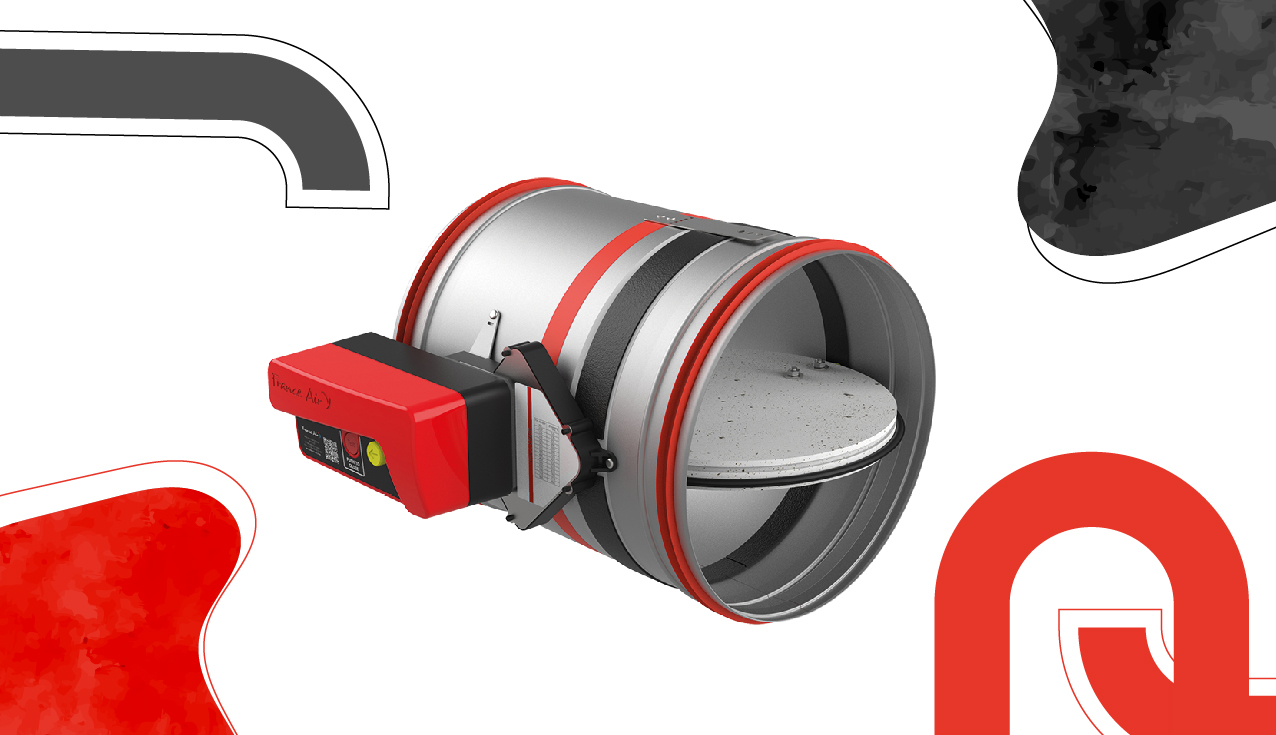

Tout connaître des CIRCÉ® 5
Clapet coupe-feu circulaire :
- Diamètres : 100 à 800 mm, avec mécanisme de transition réduit sur les diamètres 100 à 315 mm
- Épaisseur de lame : 25 mm (Ø100-315) ou 40 mm (Ø355-800).
- Montage : en mur (béton, carreaux de plâtre, plaques de plâtre) ou en dalle.
- Certifié CE et NF garantissant le test au feu sous dépression 500 Pa contre 300 Pa selon l’exigence fixée par la certification CE , le marquage NF atteste de la conformité aux normes NF S 61-937-1 et NF S 61-937-5 et la compatibilité avec le CMSI.
Tout connaître des REF 500® 5
Clapet coupe-feu rectangulaire :
- Dimensions : 100 x 200 mm à 800 x 1500 mm.
- Épaisseur de lame : 25 mm ou 40 mm selon dimensions.
- Montage : en mur ou en dalle.
- Possibilité de montage en batterie.
- Certifié CE et NF garantissant le test au feu sous dépression 500 Pa contre 300 Pa selon l’exigence fixée par la certification CE , le marquage NF atteste de la conformité aux normes NF S 61-937-1 et NF S 61-937-5 et la compatibilité avec le CMSI.

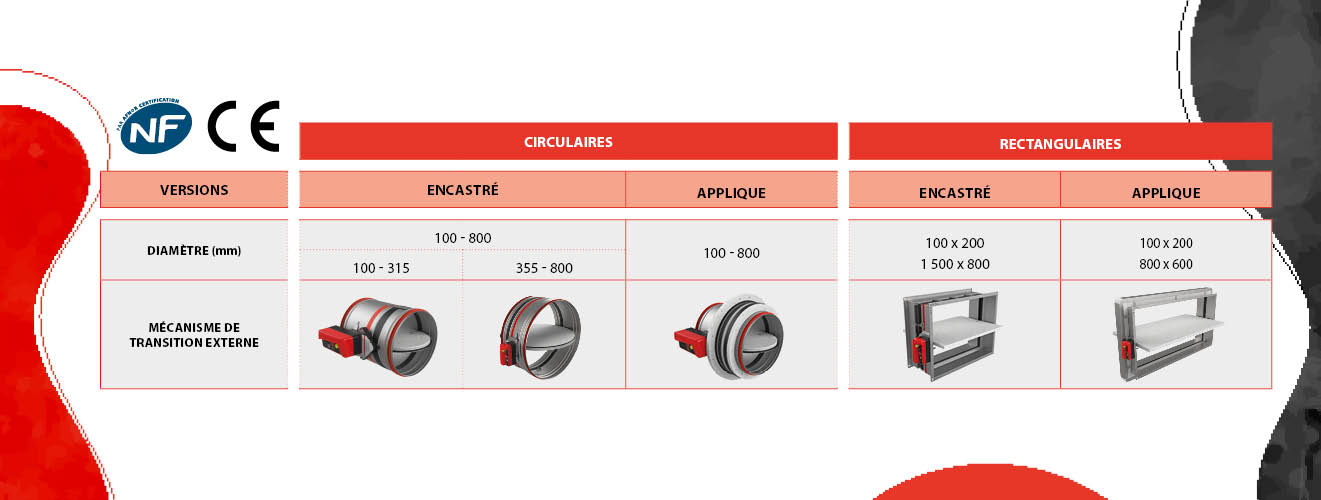

Caractéristiques communes aux deux versions : circulaire et rectangulaire
-
- Versions disponibles en montage encastré ou en applique.
- Déclenchement polyvalent : par fusible thermique (72°C), par bobine électromagnétique ou motorisé.
- Mécanisme de commande EVO 100% évolutif sur toute la gamme
– EVO A : Équipé d’un fusible thermique (déclenchement à 72°C).
– EVO T : Fusible thermique + bobine bi-tension 24/48 Vdc (émission ou rupture).
– EVO M : Fusible thermique + bobine bi-tension + moteur de réarmement 24/48 Vdc et 24 Vac.
– Avec Contacts FDCU ou FDCB.
- Classe d’étanchéité à l’air C selon EN1751.
- Résistance au feu :
-
-
- – Montage en mur : jusqu’à EI 120 S (selon type de paroi).
-
- – Montage en dalle : jusqu’à EI 120 S (selon épaisseur).
- – Sens du feu indifférent (Ved i→o et Hod i→o).
-
Options
-
-
- 4 et REF 500 ®
-
- – Boîtier de raccordement rapide précâblé.
-
- – Version ATEX pour environnements explosifs sur consultation.
-
-
- – Pièces SAV disponibles pour les version CIRCE®4 et REF 500®4.
-
-
-
-

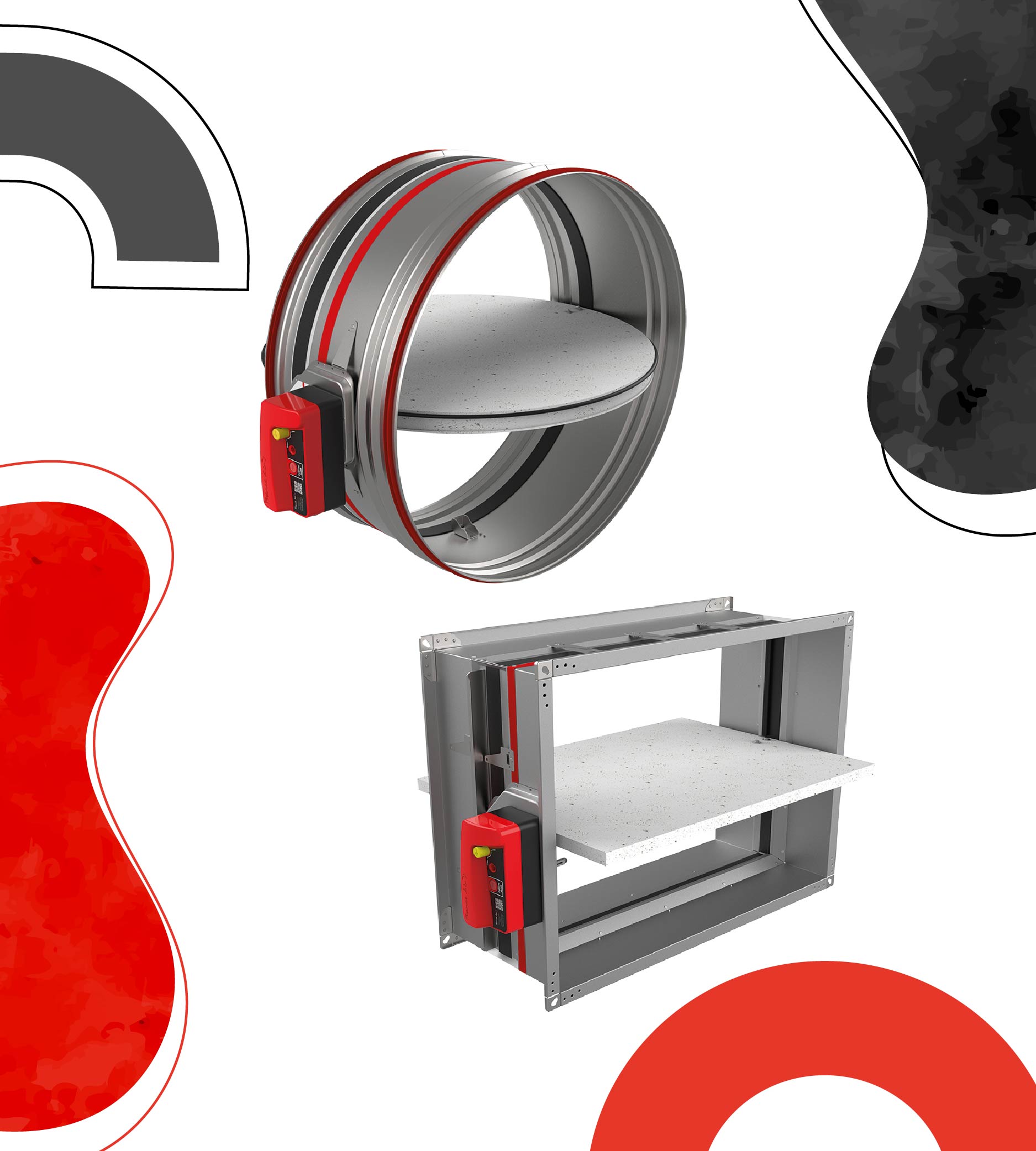

Les clapets coupe-feu nouvelle génération
REF 500® 5
Clapet coupe-feu rectangulaire
Equipé du mécanisme de commande universel EVO
REF 500® 5 Applique
Clapet coupe-feu rectangulaire
Montage en applique
Équipé du mécanisme de commande universel EVO
Circé® 5
Clapet coupe-feu circulaire
Équipé du mécanisme EVO
Circé® 5 Applique
Clapet coupe-feu circulaire
Montage en applique
Équipé du mécanisme de commande universel EVO

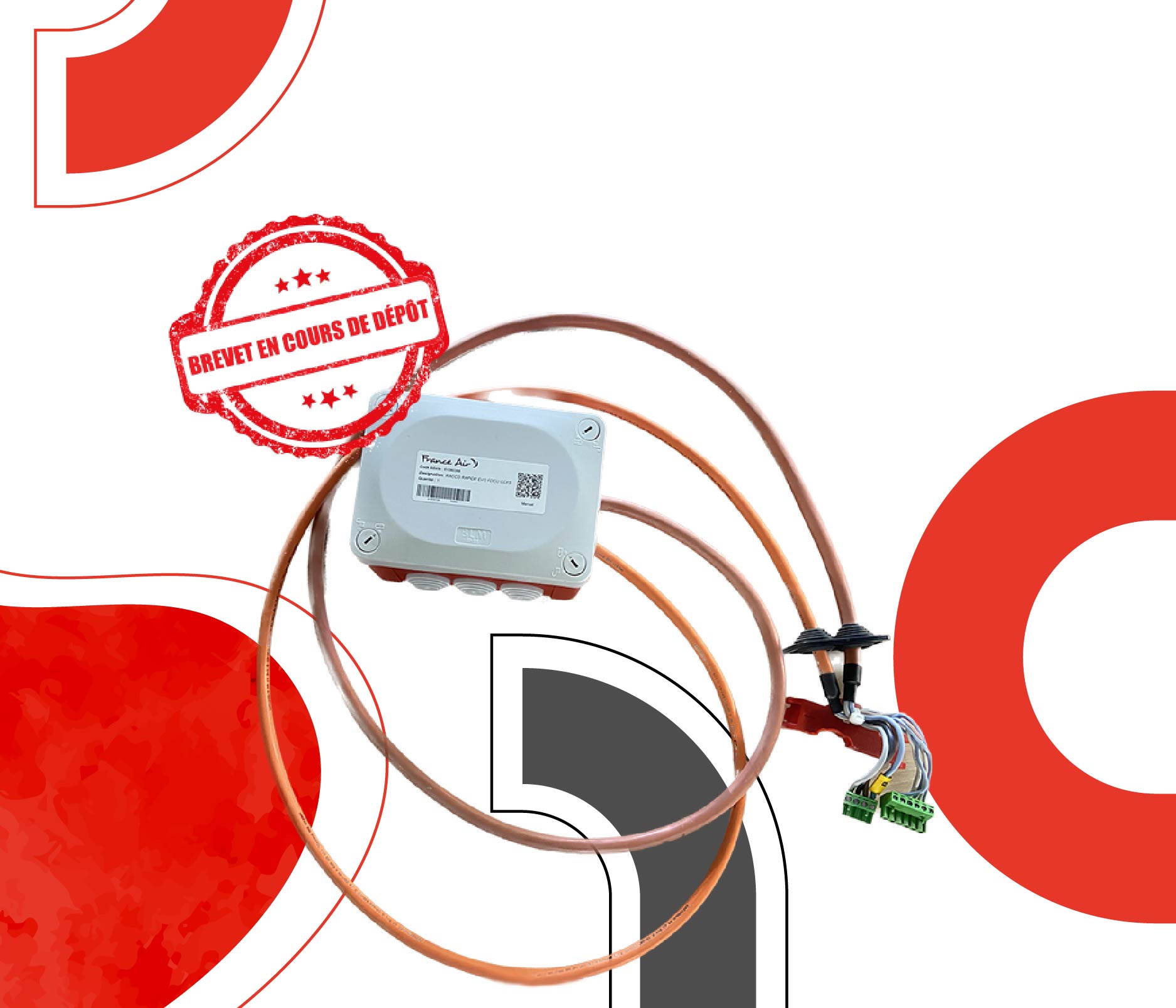

Boîtier de raccordement rapide
DISPONIBLE EN STOCK
Large gamme de produits et accessoires disponibles en stock dans les comptoirs régionaux et sous 48h via l’espace pro France Air.
TUTO - Montage du boîtier de raccordement rapide pour claept coupe-feu CIRCE 5®
- Diamètre de perçage : Mécanisme de transition réduit pour les diamètres 100 à 315 mm, étiquette indiquant la limite du mur et des diamètres de perçage, 2 pattes de positionnement facilitant l’installation.
- Les clapets coupe-feu, qu’ils soient circulaires ou rectangulaires, encastrés ou en applique, sont équipés d’un unique mécanisme de commande EVO, entièrement évolutif sur toute la gamme !
- Un capot en trois parties simplifiant la manipulation du boîtier de commande, incluant une plaque rigide amovible avec deux passe-câbles pour le maintien les câbles équipés de connecteurs débrochables.
FAQ
Le compartimentage constitue l’une des stratégies fondamentales en matière de sécurité incendie dans les bâtiments. Ce principe consiste à segmenter un édifice en zones étanches et résistantes au feu, délimitées par des parois et des dispositifs spécifiques répondant aux normes en vigueur.
D’un point de vue technique, le compartimentage désigne l’ensemble des dispositions constructives visant à fractionner le volume d’un bâtiment en secteurs distincts, isolés les uns des autres par des éléments de construction présentant une résistance au feu déterminée. Cette compartimentation permet de contenir un sinistre dans son volume d’origine pendant une durée prédéfinie, limitant ainsi la propagation des flammes, des gaz chauds et des fumées toxiques.
Cette approche technique remplit plusieurs fonctions essentielles :
- Circonscrire l’incendie à son foyer d’origine
- Préserver les voies d’évacuation et les cheminements protégés
- Sécuriser l’intervention des équipes de secours
- Réduire les dommages structurels et matériels
- Optimiser le temps disponible pour l’évacuation des occupants
- Faciliter la reprise d’activité post-sinistre
La sécurité incendie représente un enjeu majeur dans la conception et l’exploitation des bâtiments. Parmi les dispositifs essentiels qui composent un système de sécurité incendie (SSI), la Centrale de Mise en Sécurité Incendie (CMSI) occupe une place prépondérante. Véritable cerveau du système, elle pilote l’ensemble des équipements de protection active et passive en cas de sinistre. En coordination avec les stratégies de protection passive comme le compartimentage, la CMSI permet d’assurer une réponse efficace et coordonnée face aux risques d’incendie, garantissant ainsi la préservation des vies humaines et la limitation des dommages matériels.
Un clapet coupe-feu est un dispositif de sécurité installé dans les conduits de ventilation traversant les parois coupe-feu (murs ou planchers). Son rôle est de se fermer automatiquement en cas d’incendie pour maintenir l’intégrité du compartimentage et restituer le degré coupe-feu de la paroi que le conduit traverse. Les clapets s’installent directement au niveau de la traversée des parois résistantes au feu, qu’il s’agisse de murs en béton, en carreaux de plâtre ou de planchers.
La norme NFS 61-937, et plus particulièrement sa partie 5 (NFS 61-937-5), définit les exigences fondamentales pour les Dispositifs Actionnés de Sécurité (DAS) dans le cadre des Systèmes de Sécurité Incendie (SSI). Pour les clapets coupe-feu, cette conformité garantit leur capacité à « rétablir les caractéristiques de résistance au feu d’une paroi à l’extrémité d’un conduit aéraulique » en cas de sinistre.
Un clapet coupe-feu conforme à la norme NFS 61-937 s’intègre parfaitement au Centrale de Mise en Sécurité Incendie (CMSI) français grâce à :
• Un mécanisme de commande évolutif permettant le déclenchement thermique taré à 72°C (autocommande) et le pilotage par la CMSI (télécommande)
• Une bobine de déclenchement bi-tension 24/48 Vdc compatible avec les signaux émis par les CMSI
• Un système de réarmement motorisé permettant la remise en position d’attente après un déclenchement
• Des contacts de position permettant la remontée d’information vers la CMSI
Cette double sécurité (thermique et électrique) assure une protection optimale contre la propagation du feu et des fumées à travers les réseaux aérauliques.
Le mécanisme EVO A est équipé d’un fusible thermique qui se déclenche automatiquement à 72°C.
L’EVO T ajoute la possibilité d’un déclenchement par bobine électromagnétique bi-tension 24/48 Vdc, en plus du fusible thermique.
L’EVO M dispose en plus d’un moteur de réarmement bi-tension 24/48 Vdc, et 24 Vac en standard permettant un réarmement automatique à distance, idéal pour les tests périodiques et les bâtiments difficiles d’accès.
Les contacts de fin et début de course sont des dispositifs qui permettent de signaler la position de la lame mobile d’un clapet. Ils indiquent si la lame est en position ouverte ou fermée, offrant ainsi une information essentielle sur l’état opérationnel du clapet.
FDCU (Contact de Fin et Début de Course Unipolaire) :
Ce dispositif est un contact simple qui transmet l’information sur la position de la lame du clapet au système de sécurité incendie (CMSI). Il permet une surveillance de base de l’état du clapet, indiquant si celui-ci est ouvert ou fermé.
FDCB (Contact de Fin et Début de Course Bipolaire) :
Il s’agit d’un double contact qui remplit une fonction plus étendue. Non seulement il communique l’état de la lame du clapet au système de sécurité incendie (CMSI), mais il transmet également cette information au système de Gestion Technique Centralisée (GTC) du bâtiment, permettant ainsi une supervision plus complète.
Ces contacts sont des éléments optionnels qui peuvent être intégrés aux mécanismes des clapets coupe-feu et autres systèmes de ventilation. Ils jouent un rôle crucial dans la sécurité et la surveillance des installations, en permettant aux systèmes de contrôle de connaître en temps réel l’état des équipements de protection incendie.
Pour le REF 500 5, des adaptations circulaires et des prolongateurs de tunnel peuvent être fournis en accessoires. Il est également possible de monter les clapets en batterie à l’aide d’un kit, avec deux clapets soit côte à côte, soit superposés, ou encore avec quatre clapets assemblés. Toutes les configurations disponibles sont présentées dans la fiche technique.
Fréquence : Contrôle annuel obligatoire (intervalle maximum de 15 mois)
Responsable : Propriétaire ou exploitant du bâtiment
Intervenant : Professionnel qualifié uniquement
Points de contrôle essentiels
1.Vérification du mécanisme de fermeture automatique
2.Contrôle des éléments déclencheurs (fusible thermique à 70°C)
3.Nettoyage des lames et mécanismes
4.Élimination de la corrosion éventuelle
5.Vérification des asservissements au système de sécurité incendie
Documentation obligatoire
Consignation dans le registre de sécurité
Rapport détaillant les opérations effectuées et anomalies constatées
Conformité réglementaire
Respect des normes NF S 61-937 et EN 15650
Installation conforme aux distances minimales de sécurité
Même les clapets dits « sans entretien » nécessitent vérification et documentation
