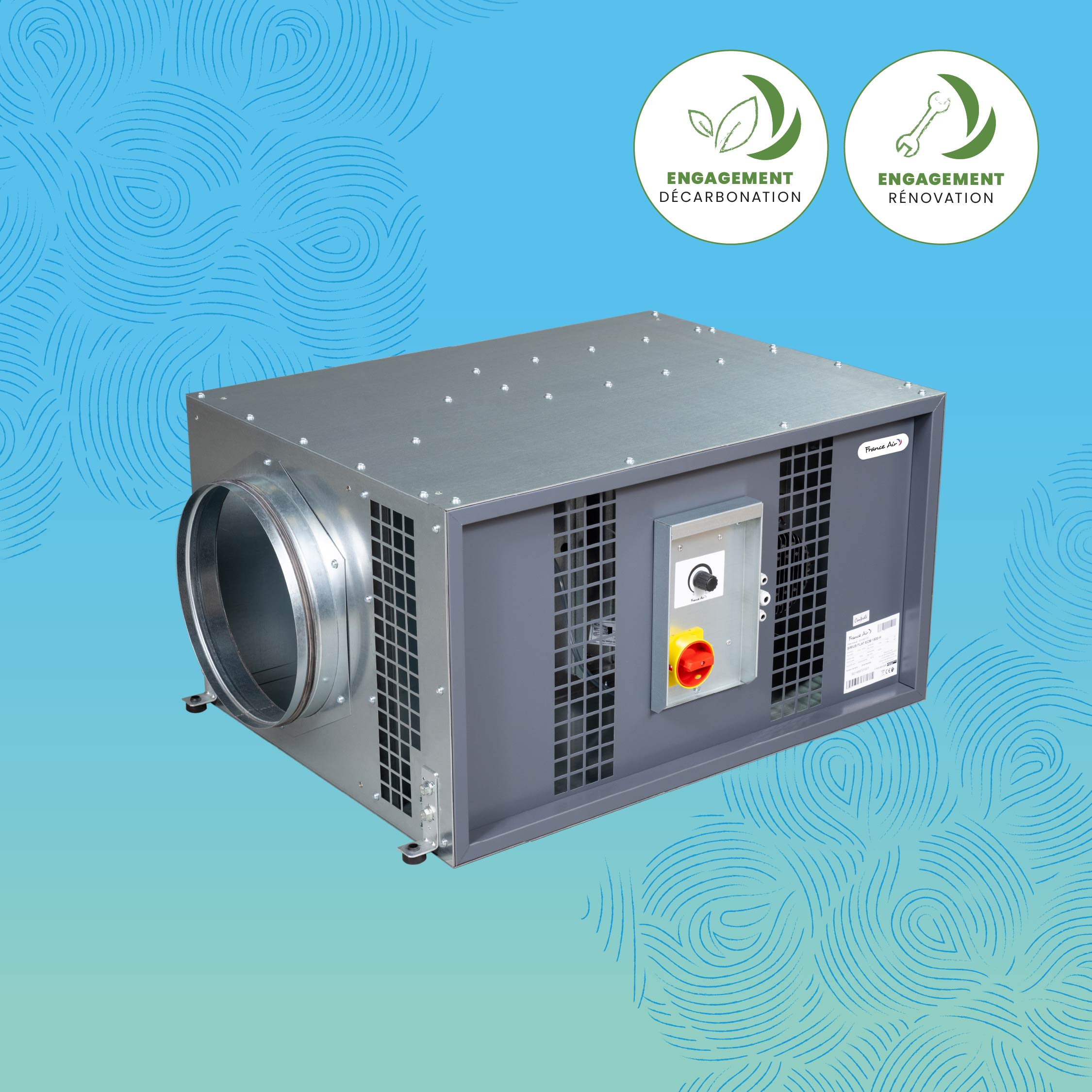

Sirius Flat ECM : Caisson d’extraction VMC C4 extra plat
La solution idéale pour la rénovation en espaces restreints
Le Sirius Flat ECM est un caisson VMC C4 ultra-compact spécialement conçu pour les projets de rénovation où l’espace est une contrainte majeure. Développé par France Air, ce caisson extra plat combine performances et faible encombrement pour s’intégrer parfaitement dans les faux plafonds et plénums exigus.
Pourquoi choisir le Sirius Flat ECM simple flux pour vos projets de rénovation ?
Compacité exceptionnelle
Le Sirius Flat ECM se distingue par ses dimensions réduites, permettant son installation dans des espaces où les caissons traditionnels ne peuvent pas s’intégrer.
Avec une hauteur jusqu’à 25% inférieure à celle des modèles standards, il représente la solution idéale pour les bâtiments en rénovation, où chaque centimètre compte.
Performance énergétique optimisée
Équipé d’un moteur ECM (Electronic Commutation Motor) basse consommation, le Sirius Flat ECM permet de réaliser jusqu’à 60% d’économies d’énergie par rapport aux solutions classiques.
Sa régulation intelligente offre un fonctionnement optimal adapté aux besoins réels du bâtiment, contribuant ainsi à l’atteinte des objectifs de la RE 2020.
Polyvalence d'installation
Disponible en version horizontale (en ligne) ou verticale, le Sirius Flat ECM s’adapte à toutes les configurations de chantier.
Cette flexibilité permet aux installateurs de choisir la solution la plus adaptée aux contraintes spécifiques de chaque projet de rénovation.
Conformité et Réglementations
Le Sirius Flat ECM répond aux exigences des réglementations en vigueur :
Classement au feu : 400°C pendant 1/2 heure, conforme aux exigences de sécurité incendie
Performance énergétique : En adéquation avec les objectifs de la RE 2020
ATEC : Avis technique hygroréglable pour les versions PC, PCl et POP
Caractéristiques techniques du caisson de ventilation
- 4 tailles disponibles : pour des débits de 1500 à 4000 m³/h.
- 2 configurations :
- Horizontal (H) : 1 piquage d’aspiration et 1 piquage de rejet horizontal.
- Vertical (V) : 1 piquage d’aspiration horizontal et 1 piquage de rejet vertical.
- Raccordements circulaires : Ø 315 à 500 mm.
- Caisson en acier galvanisé avec piquages à joint démontable.
- Moteur ECM avec contrôleur intégré, IP54, classe F.
- Alimentation monophasée 230 V – 50/60 Hz sur toutes les tailles.
- Interrupteur de proximité monté de série.
- Turbine à réaction avec ensemble moto-ventilateur facilement démontable.
- Option isolation acoustique 25 mm pour un fonctionnement silencieux.
- Plage de température de fonctionnement : -20°C à +40°C.
Siruis flat ECM ou Sirius X ECM
Plus compact
Le Sirius Flat ECM conserve toutes les performances du Sirius X ECM mais dans un format plus compact, spécialement adapté aux contraintes d’espace en rénovation.
Comprendre les différentes versions de régulations pour le caisson d'extraction
| Type de régulation | Sans régulation | Pression constante (PC) | Pression constante light (PCl) | Pression optimisée (POP) |
|---|---|---|---|---|
| Sirius Flat ECM | Caisson avec potentiomètre 0-10 V intégré | Maintient une pression stable dans le réseau | Version PC sans communication Bluetooth et Modbus | Ajuste automatiquement la pression pour une consommation réduite |
Avantages pour chaque professionnel
Installateur
- Installation simplifiée : Dimensions compactes et poids réduit facilitant la manipulation sur chantier.
- Produit Plug and Play : Mise en service rapide sans réglages complexes.
- Double positionnement H/V : Flexibilité maximale pour s’adapter aux contraintes du chantier.
Exploitant et Mainteneur
- Fiabilité du moteur ECM : Technologie éprouvée nécessitant moins de maintenance.
- Régulation autonome : Ajustement automatique sans intervention humaine.
- Paramétrage simplifié : Possible via l’application Bluetooth Oxéo Connect.
Utilisateur final
- Confort acoustique : Fonctionnement silencieux grâce à l’option d’isolation phonique.
- Économies d’énergie : Consommation réduite jusqu’à 60% avec la régulation PC et 30% supplémentaires avec la POP.
- Sécurité renforcée : Conformité au classement 400°C 1/2h pour une ventilation continue même en cas d’incendie.

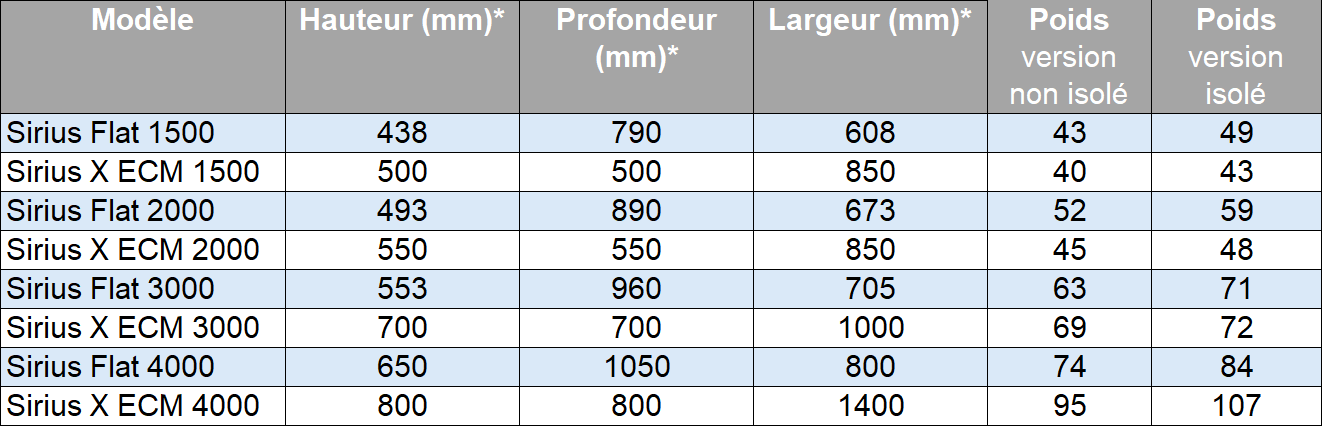

Comparer le SIRIUS FLAT ECM avec un SIRIUS ECM standard
*Pour le Sirius Flat ECM version isolée, ajouter 26 mm en largeur, 52 mm en hauteur et profondeur.
Questions fréquentes sur le Sirius Flat ECM
Un caisson VMC C4 est un dispositif de ventilation mécanique contrôlée certifié pour résister à des températures de 400°C pendant 30 minutes. Cette certification est obligatoire pour les systèmes de ventilation dans les bâtiments collectifs et certains établissements recevant du public, afin de garantir la sécurité en cas d’incendie.
Le Sirius Flat ECM se distingue par sa hauteur réduite, spécialement conçue pour s’intégrer dans des espaces restreints comme les faux plafonds en rénovation. Contrairement aux caissons standards, il offre une compacité exceptionnelle sans compromis sur les performances.
- Pression Constante (PC) : Maintient une pression stable dans le réseau, permettant d’économiser jusqu’à 60% d’énergie par rapport à un fonctionnement sans régulation.
- Pression Constante light (PCl) : Offre les mêmes avantages que la PC mais sans communication Bluetooth et Modbus, ce qui la rend plus économique.
- Pression Optimisée (POP) : Ajuste automatiquement la pression selon les besoins réels, permettant une économie supplémentaire de 30% par rapport à la PC.
Non, le Sirius Flat ECM est conçu pour une installation en intérieur uniquement. Pour une installation en extérieur, d’autres modèles de la gamme France Air sont recommandés.
La hauteur minimale requise dépend du modèle choisi. Le plus compact (Sirius Flat 1500) nécessite une hauteur de 438 mm, tandis que le plus grand modèle (Sirius Flat 4000) requiert 650 mm.
Oui, le Sirius Flat ECM a été spécifiquement conçu pour s’intégrer dans les faux plafonds et plénums, où l’espace est souvent limité, notamment en rénovation.
Les moteurs ECM ont généralement une durée de vie supérieure aux moteurs traditionnels, pouvant atteindre 15 à 20 ans avec un entretien régulier, grâce à leur technologie à commutation électronique qui réduit l’usure.
Pour les versions PC et POP, le paramétrage peut se faire directement via le clavier de régulation intégré sur le caisson ou à distance via l’application Bluetooth Oxéo Connect, qui permet un ajustement précis des paramètres.
Une vérification annuelle est recommandée, comprenant le nettoyage de la turbine et la vérification des connexions électriques. L’ensemble moto-ventilateur est facilement démontable pour faciliter cette maintenance.
Dans le cadre d’une rénovation globale incluant d’autres travaux d’amélioration énergétique, l’installation d’un système de ventilation performant comme le Sirius Flat ECM peut être éligible à certaines aides. Il est recommandé de consulter un conseiller en rénovation énergétique pour connaître les dispositifs applicables à votre projet.
